GRNMCK480-30-7% 电容电抗组件
GRNMCK480-30-7%/C 滤波补偿组件



产品概述:
本配置组合方式为常用的接触器投切方式,滤波组件中包含电容器和电抗器;
其中电容器额定电压480V,单组容量30kvar,补偿方式为三相共补;电抗器的电抗率7%;
此组合方式适用于民用建筑、办公楼、工业、化工、商场、学校、酒店等项目的快速选型配置。
本配置方式采用接触器投切的滤波组件方式。

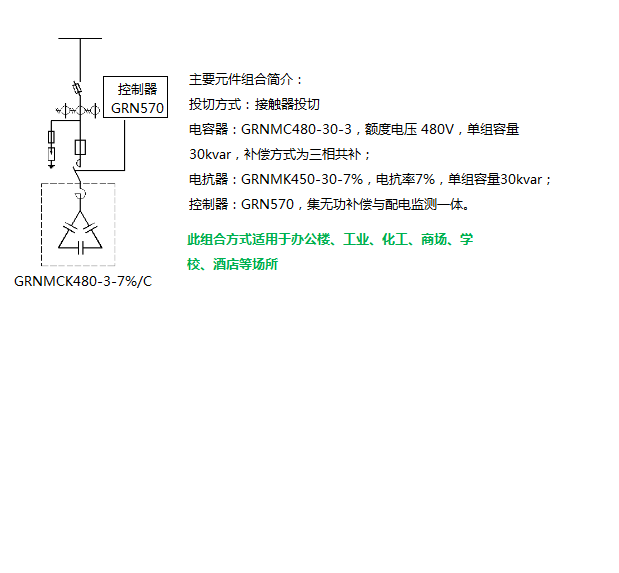

主要元件组合:
投切方式:接触器投切;
电容器:GRNMC480-30-3,额定电压480V,单组容量30kvar,补偿方式为三相共补;
电抗器:GRNMK450-30-7%,额定电压450V,单组容量30kvar,电抗率7%;
控制器:GRN570,集无功补偿与配电监控一体;
此组合方式适用于民用建筑、办公楼、工业、化工、商场、学校、酒店等场所。
标准型:采用接触器投切(适用于办公楼、工业、化工、商场、学校、酒店等)
补偿容量
模块型号
额定电压
额定容量
电抗率
控制器
组件型号×数量
(V)
(kvar)
%
100kvar
GRNMCK480-25-7%/C×4
480
25
7
GRN570
150kvar
GRNMCK480-30-7%/C×5
480
30
7
200kvar
GRNMCK480-25-7%/C×8
480
25
7
240kvar
GRNMCK480-30-7%/C×8
480
30
7
300kvar
GRNMCK480-30-7%/C×10
480
30
7
400kvar
GRNMCK480-40-7%/C×10
480
40
7
以下为14%电抗率组合方式
100kvar
GRNMCK525-25-14%/C×4
525
25
14
GRN570
150kvar
GRNMCK525-30-14%/C×5
525
30
14
200kvar
GRNMCK525-25-14%/C×8
525
25
14
240kvar
GRNMCK525-30-14%/C×8
525
30
14
300kvar
GRNMCK525-30-14%/C×10
525
30
14
400kvar
GRNMCK525-40-14%/C×10
525
40
14
