RNP400系列开关柜智能操控装置

产品概述:

RNP400系列智能开关柜智能操控装置是一款全新概念的开关柜智能操控装置,其功能强大,适用于3-35KV户内的中置柜、手车柜、固定柜、环网柜等多种开关柜。

产品采用单片机智能化控制,可判断并显示开关分合状态、开关手车位置,对误操作做出语音警告提示。它可以实时采集和显示柜内的温度和湿度,并根据用户设置自动调节柜内温湿度环境。本产品还可提示用户高压是否带电,并根据情况实施电磁锁工作状态。本产品的 RS485通讯接口可使装置与变电站其它设备组成实显的微机防误监控系统。
      产品采用独特的抗干扰设计和工业级的电子元件制造,抗干扰能力强,可靠性高。公司除拥有标准配置产品以外,还可根据用户要求,为用户量身定做不同功能组合产品,适应用户的多样化需求。用户只要指定不同的订货型号,并提供一次方案图,即可根据客户的高低压柜一次接线图来设计面模图,以反应开关柜内实际的一次接线结构和开关及带电状态。该产品以一体化布局配套装备于开关柜,将简化开关柜的面板结构设计,美化开关柜的面板布局,完善开关状态的指示功能和安全性能。

■ 工作电压:装置供电: AC/DC220V±10% 50Hz负载供电: AC220V±10% 50Hz;

■ 电压回路功耗:≤15VA;

■ 抗电强度:外壳与端子间≥AC2000V;

■ 绝缘性能:外壳与端子间≥100MΩ;

■ 冲击电压:能接受5kV标准雷电波冲击;

■ LED启辉电压(kV):母线电压X0.150.65

■ 闭锁启控电压(kV):母线电压X0.65

■ 工作环境:工作温度-2050℃,年平均湿度≤93%RH

■ 通讯功能(选配)RS485通讯接口,Modbus通讯协议。



型号

功能

RNP401K

开关柜状态指示仪

RNP402K

开关柜智能操控装置

RNP403K

开关柜智能操控装置

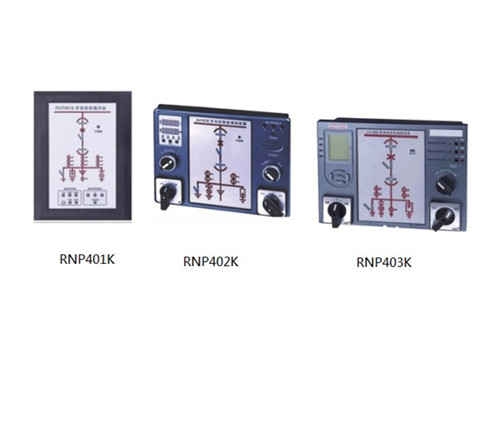

产品图片


402

403副本

开孔尺寸(高*宽)

197mm×132mm

165mm×220mm

165mm×220mm

一次模拟图

标配

标配

标配

带电显示

标配

标配

标配

电磁锁

标配1

标配1

标配1

温湿度控制

标配2

标配2

标配2

语音提示

标配

标配

操作旋钮

可选

标配

回路电力参数显示

标配

标配

Modbus/RS485接口

可选

标配

标配

人体感应

标配

无线测温扩展

可选
