产品概述:
RNS100系列数显仪表采用交流采样技术,适用于高、低压配电系统的单、三相电流、电压、频率、功率及功率因数和电能等参数的测量与显示;该系列仪表可在线设置变比,并提供开关量输入、继电器输出及RS-485通讯等选配功能。通讯支持RS485/Modbus通讯协议;采用高亮LED显示,提供多种不同的安装尺寸;广泛应用于各种高、低压配电柜,直接替代模拟指针式仪表。
产品的设计遵从四化标准,即成本最大化、功能全面化,性能可靠化,选择自由化。是一款开关柜厂家理想的自选产品。产品具有以下特点:
■ 可任意设定PT/CT变比;
■ 支持开关量输入,继电器输出(数字型除外);
■ 提供RS485通讯接口和MODBUS通讯协议(数字型除外);
■ 高亮度 LED显示;
■ 卡条式安装,背插式端子接线设计,安装方便,接线简单;
技术参数 |
技术指标 |
|||
精度等级 |
电流、电压0.5级;功率、电能1.0级;频率:±0.05HZ |
|||
输 入 |
适用网络 |
单相、三相三线制、三相四线制 |
||
电压 |
额定值 |
AC100V、AC220V(订货请说明) |
||
过 载 |
持续1.2倍,瞬间2倍/1秒 |
|||
电流 |
额定值 |
AC5A或AC1A(订货请说明) |
||
过 载 |
持续1.2倍,瞬间电流10倍/1秒 |
|||
频率 |
45Hz ~ 55Hz |
|||
输 出 |
通讯 |
RS485-Modbus协议 |
||
开关量输入 |
AC220V/DC220V/DC110V ± 25%输入 |
|||
继电器输出 |
触点容量250VAC、5A,、1A,30VDC、5A |
|||
显示方式 |
可编程、切换;LED/LCD显示 |
|||
工作电源 |
宽 压 型 |
AC85V ~ AC265V, DC100V ~ DC300V |
||
功 耗 |
小于3VA |
|||
绝缘强度 |
2kV(各回路之间,测试电压为交流有效值) |
|||
绝缘电阻 |
≥ 50MΩ |
|||
工作条件 |
环境温度:-20℃~+70℃ |
|||
储存温度:-30℃~+85℃ |
||||
相对湿度: 5%~95%,无凝露 |

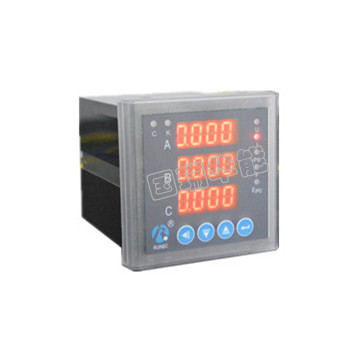

RNS183系列三相智能数显仪表 ●固有功能;○选配功能;空白 无此功能
功能 型号 |
RNS183-I |
RNS183-U |
RNS183-V |
RNS183-P |
RNS183-W |
RNS183-Z |
RNS183-E |
||
实时测量 |
三相电流 |
● |
|
● |
● |
● |
● |
● |
|
三相电压 |
|
● |
● |
● |
● |
● |
● |
||
三相有功功率 |
|
|
|
● |
● |
● |
● |
||
三相无功功率 |
|
|
|
|
● |
● |
● |
||
三相视在功率 |
|
|
|
|
|
● |
● |
||
三相功率因数 |
|
|
|
● |
|
● |
● |
||
系统频率(单相) |
|
|
● |
|
|
● |
● |
||
电能 |
三相有功电能 |
|
|
|
|
● |
|
● |
|
三相无功电能 |
|
|
|
|
● |
|
● |
||
选配项 |
C |
Modbus/RS485 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
K |
2路开关量输入 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
J |
2路继电器输出 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
显示 方式 |
数码管显示(LED) |
● |
● |
● |
● |
● |
● |
● |
|
液晶屏显示(LCD) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
外形 |
48方形 |
○ |
○ |
|
|
|
|
○ |
|
72方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
96方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
说明:1、当选择48形仪表时,选配项中开入量与继电器输出按1路配置(两则智能任选其一);其余按两路配置。

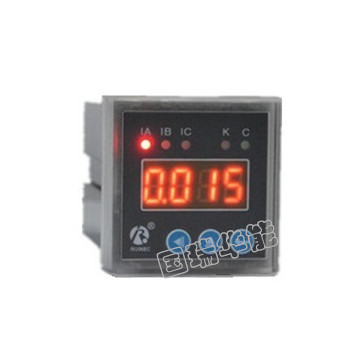

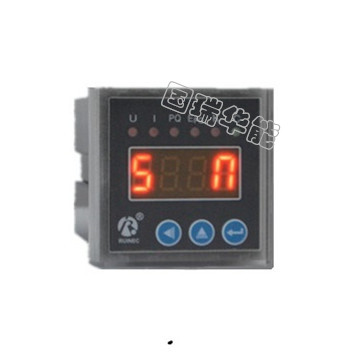

RNS181系列单相智能仪表 ●固有功能;○选配功能;空白 无此功能
功能 型号 |
RNS181-I |
RNS181-U |
RNS181-V |
RNS181-P |
RNS181-W |
RNS181-Z |
RNS181-E |
||
实时测量 |
单相电流 |
● |
|
● |
● |
● |
● |
● |
|
单相电压 |
|
● |
● |
● |
● |
● |
● |
||
单相有功功率 |
|
|
|
● |
● |
● |
● |
||
单相无功功率 |
|
|
|
|
● |
● |
● |
||
单相视在功率 |
|
|
|
|
|
● |
● |
||
单相功率因数 |
|
|
|
● |
|
● |
● |
||
系统频率(单相) |
|
|
● |
|
|
● |
● |
||
电能 |
单相有功电能 |
|
|
|
|
● |
|
● |
|
单相无功电能 |
|
|
|
|
● |
|
● |
||
选配项 |
C |
Modbus/RS485 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
K |
开关量输入 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
J |
继电器输出 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
显示 方式 |
数码管显示(LED) |
● |
● |
● |
● |
● |
● |
● |
|
液晶屏显示(LCD) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
外形 |
48方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
48槽形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
72方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
说明:1、当选择48形智能仪表时,开关量和继电器输出按1路配置,其余按2路配置。
